MEAX AUSRICHTSYSTEME UND IHRE MASCHINE LÄUFT (AUF) PLAN !

Damit Werkzeugmaschinen in Betrieb weder ‘Rollen’ noch ‘Neigen’ müssen diese vor Inbetriebnahme entsprechend ausgerichtet werden.

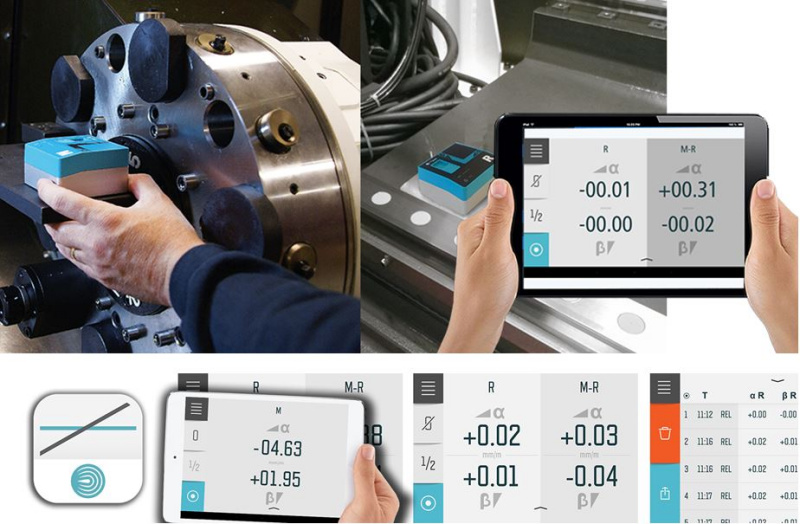

Dazu muss beim Meax-Verfahren lediglich der “M”-Sensor mittels Werkzeughalter bspw. am Futter oder genauso am Rahmen/Gestell befestigt werden, um als Referenzpunkt zu dienen, während man den “R”-Sensor auf dem Maschinentisch anbringt, um mit diesem anschliessend zu fahren.

Auf diese Art kann mögliches ‘Rollen’ oder ‘Neigen’ ganz einfach innert kürzester Zeit ermittelt und anschliessend eliminiert werden.

MEAX LEVEL DUAL

Bei Meax ist man der Ansicht, die Zukunft hätte eigentlich schon jetzt begonnen. “MEAX LEVEL DUAL” hat einen technischen Meilenstein mittels einer Genauigkeit von 0,01mm/m gesetzt… und dies erst noch via Interface nutzbar auf Smartphones oder Tablets. Im handumdrehen weiss der Anwender Bescheid, ob die geprüfte Maschine den gesteckten Anforderungen entspricht. Und dank drahtloser Anbindung können beide Achsen sogar gleichzeitig gemessen werden.

LOGISCHE SCHNITTSTELLE

MEAX Level ist mit bluetooth ausgestattet, um Ihre mobile Einheit (iOS or Android) ansprechend anzubinden. Die entsprechende APP ist benutzerfreundlich ausgelegt und stellt Abweichungen in einer Auflösung von 0,001mm/m dar. Die Resultate werden auf Ihrer mobilen Einheit gespeichert und können auf üblichem Wege weiterverarbeitet werden.

ENTWICKELT UM DEM ANWENDER DIE ARBEIT ZU ERLEICHTERN

Die Akkus beider Sensoren verfügen über eine Arbeitskapazität von rund 12h und können anschliessend mittels USB-Anschluss erneut geladen warden. Die jeweilige Restlaufzeit, kann an beiden Sensoren abgerufen werden. Farblich in türkis gehalten wurden die Sensoren, damit man sie stets gut sehen, resp. nicht etwa übersehen kann. Die IP65 Klasse unterstützt den Anwender zudem dabei, das Gerät auch in nicht gerade sauberer Umgebung ohne weiteres nutzen zu können.

Hier geht es zum DEMOCLIP, wo Schritt 1 (Rahmen Gestell vs. Maschinentisch) der Ausrichtung aufgezeigt wird:

https://www.youtube.com/watch?v=1XFKqF3w0pM&feature=youtu.be

Technische Datenblätter oder weitere Informationen auf Anfrage
